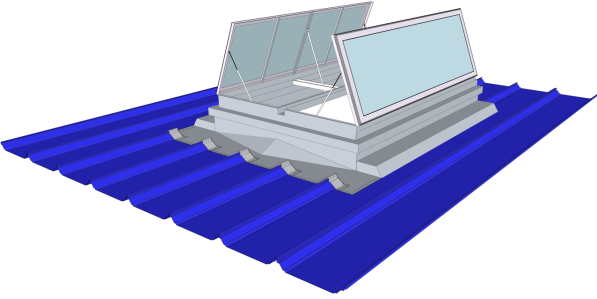

一、三角型排煙天窗

天窗窗體采用1.5mm厚6063T5鋁合金型材，外框采用無縫焊接，表面做粉末噴涂烤漆處理。整扇天窗采用無釘無膠、結構防水；中庭配有自鎖裝置，歐標合頁，與基座固定采用鎖扣件固定。采光部分采用16mm三層PC陽光板或上1.5mm下1.5mm雙層FRP采光板或夾膠玻璃。K值≤2.4W/(m2.K)。天窗基座采用2.0mm厚3003-H24 鋁合金板無縫焊接成型，內置25mm厚B1級阻燃性XPS保溫板，保溫板外附1.0mm鋁合金板。
      天窗具有自然采光和排煙功能，分上開式和下開式兩種，上開式最大開啟角度可達90°，60″內天窗完成開啟滿足消防要求，下開式開啟角度可達45°可加裝防墜網、防蟲、防鳥網，可做保溫型，可與消防聯動，可做智能控制（雨感、溫感等）、可遙控控制、手動控制，來控制天窗的啟閉及開啟角度。

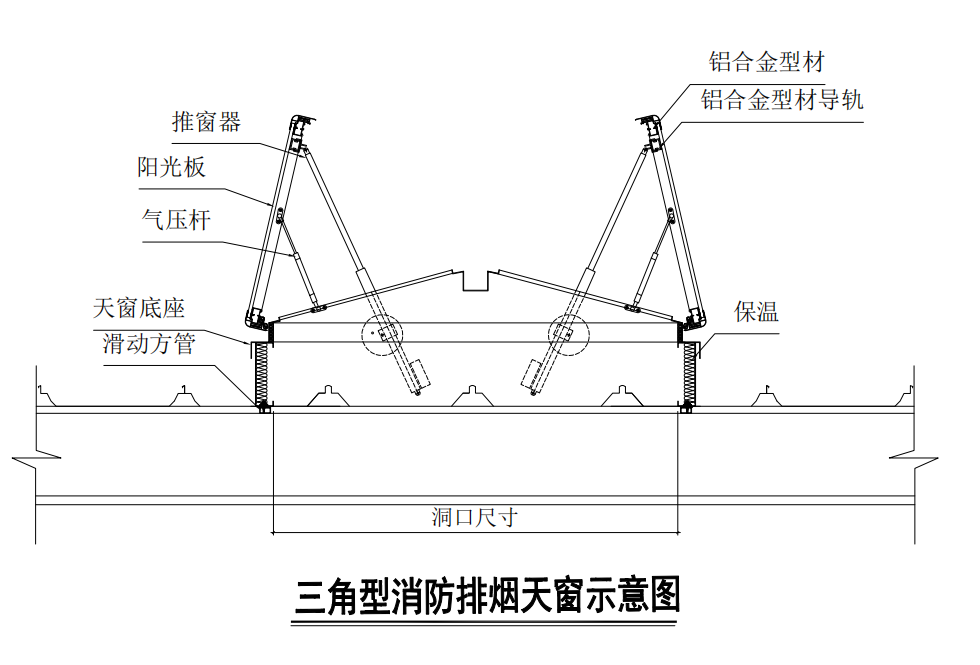

示意圖

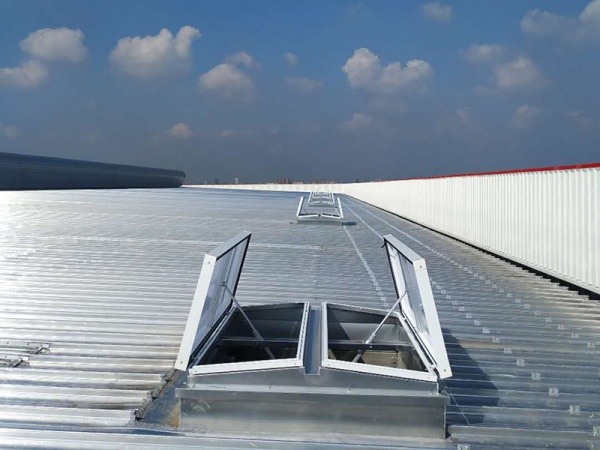

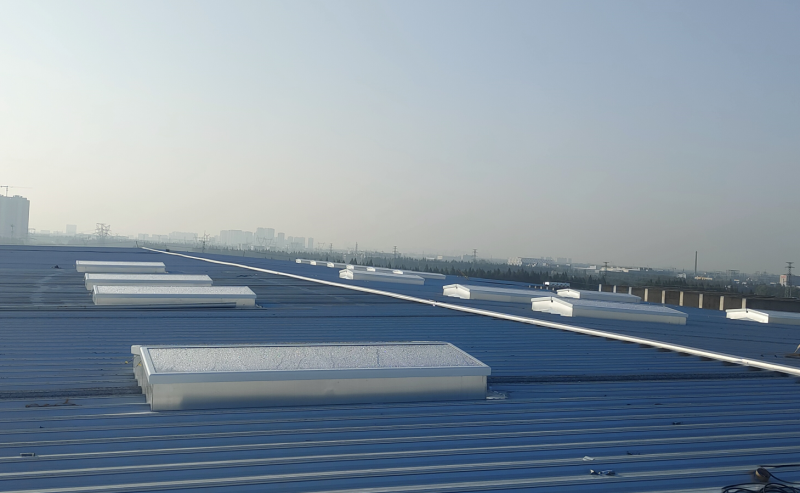

工程實例：

蘇州石川

武漢鮮豐

廣西美宜佳

二、一字型排煙天窗

      天窗窗體采用1.5mm厚6063T5鋁合金型材，外框采用無縫焊接，表面做粉末噴涂烤漆處理。整扇天窗采用無釘無膠、結構防水；中庭配有自鎖裝置，歐標合頁，與基座固定采用鎖扣件固定。采光部分采用16mm三層PC陽光板或上1.5mm下1.5mm雙層FRP采光板或夾膠玻璃。K值≤2.4W/(m2.K)。天窗基座采用2.0mm厚3003-H24 鋁合金板無縫焊接成型，內置25mm厚B1級阻燃性XPS保溫板，保溫板外附1.0mm鋁合金板。
      天窗具有自然采光和排煙功能，分上開式和下開式兩種，上開式最大開啟角度可達90°，60″內天窗完成開啟滿足消防要求，下開式開啟角度可達45°可加裝防墜網、防蟲、防鳥網，可做保溫型，可與消防聯動，可做智能控制（雨感、溫感等）、可遙控控制、手動控制，來控制天窗的啟閉及開啟角度。

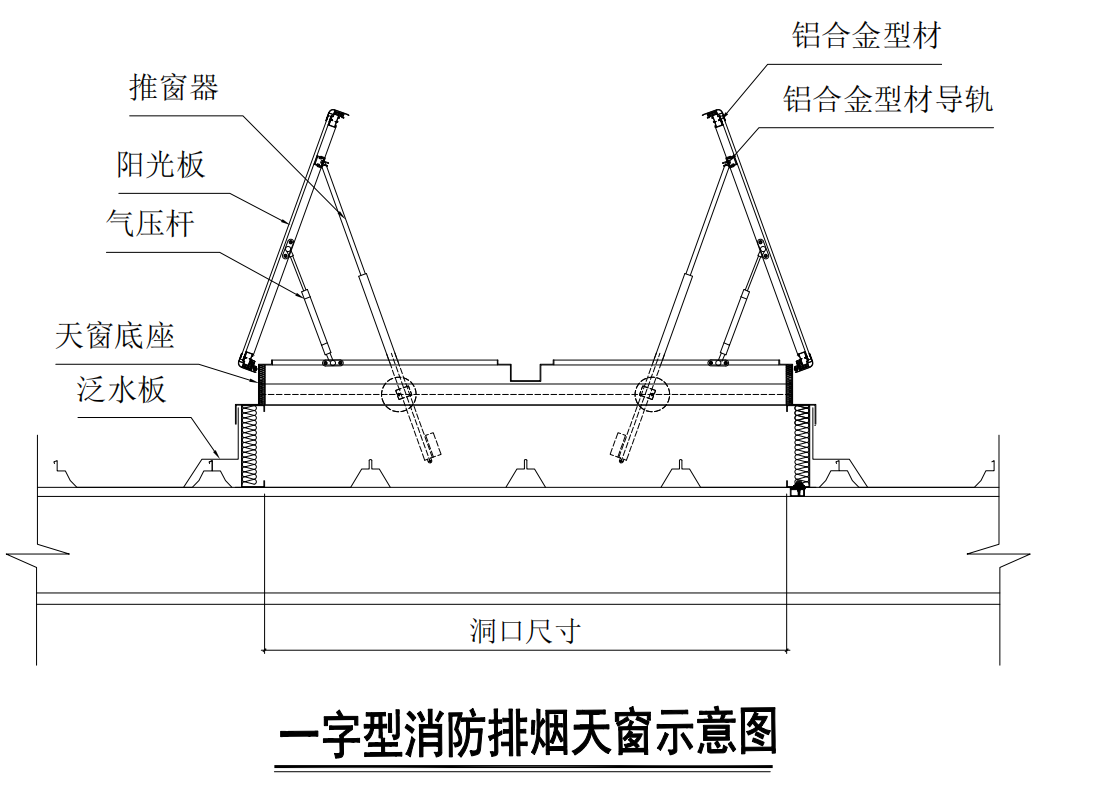

示意圖：

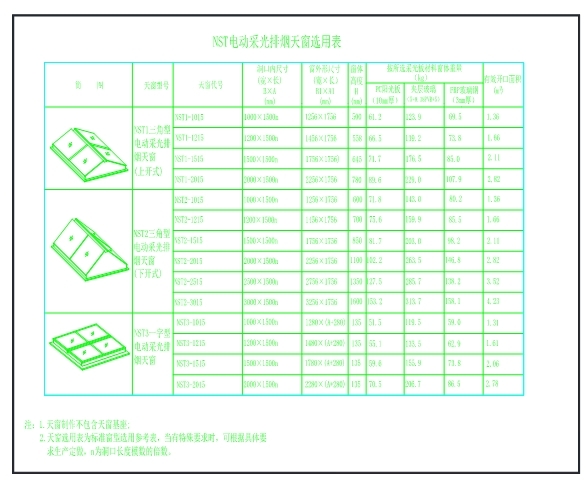

三角型、一字型電動采光排煙天窗選型表

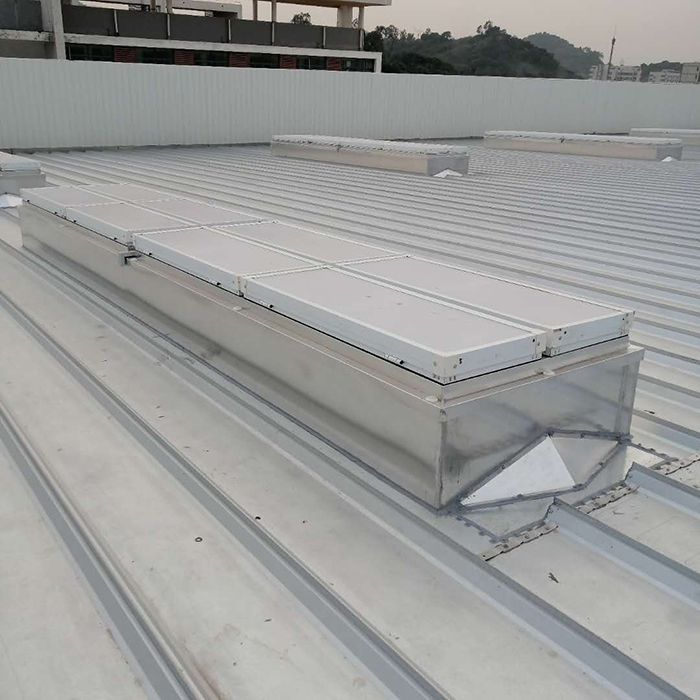

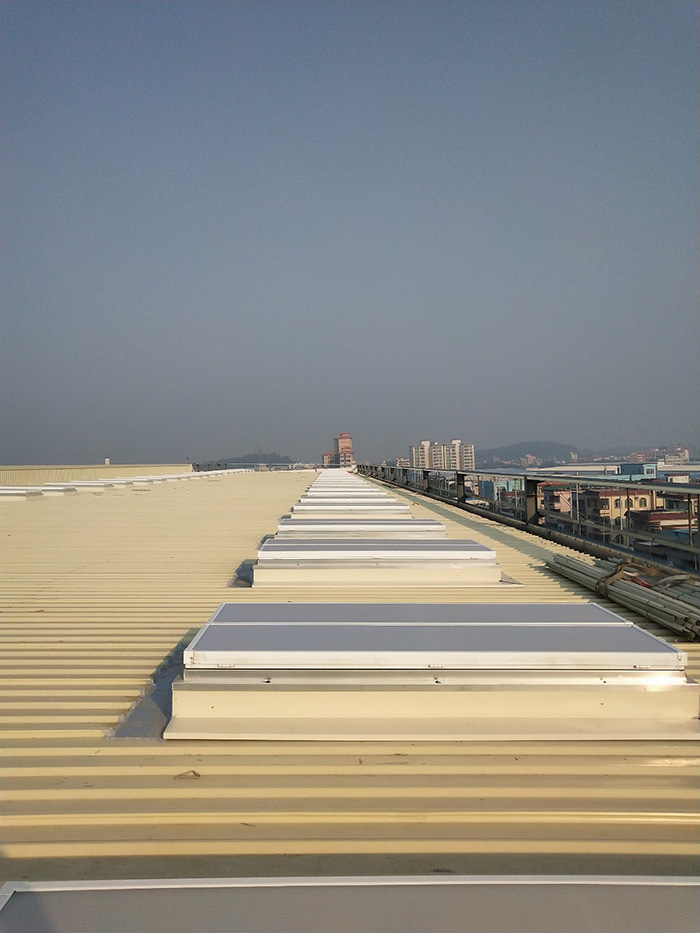

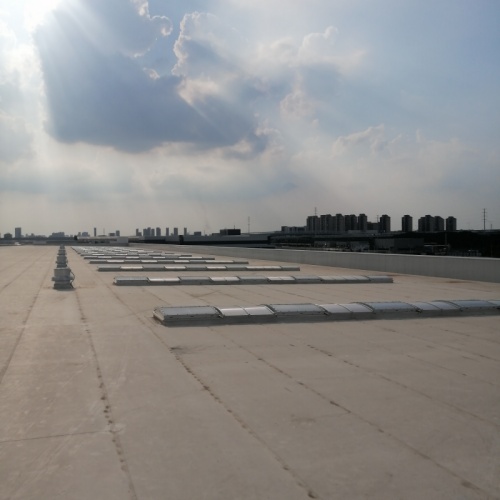

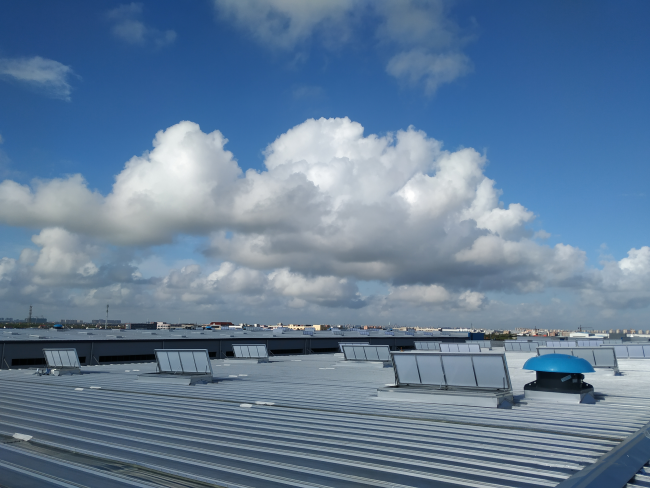

工程實例：

平高物流

佛山石灣酒廠

東莞天虹

三、圓拱型排煙天窗

該天窗適合以采光為主，通風為輔的建筑，四重防水結構設計，所有骨架采用螺絲連接，無釘無膠可有效防水，在具備采光的同時，側窗可開啟30-45°的角度進行通風，可加裝防蟲、防鳥網，可與消防聯動，可遙控控制、手動控制，來控制通風器的啟閉及開啟角度。

1、圓拱形側開式排煙天窗

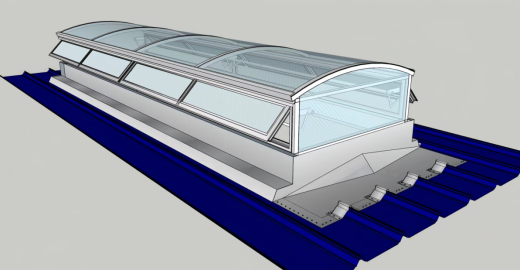

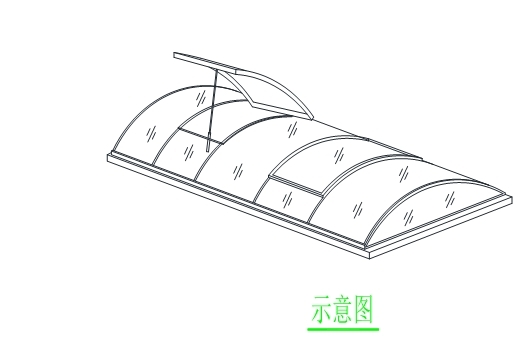

 示意圖：

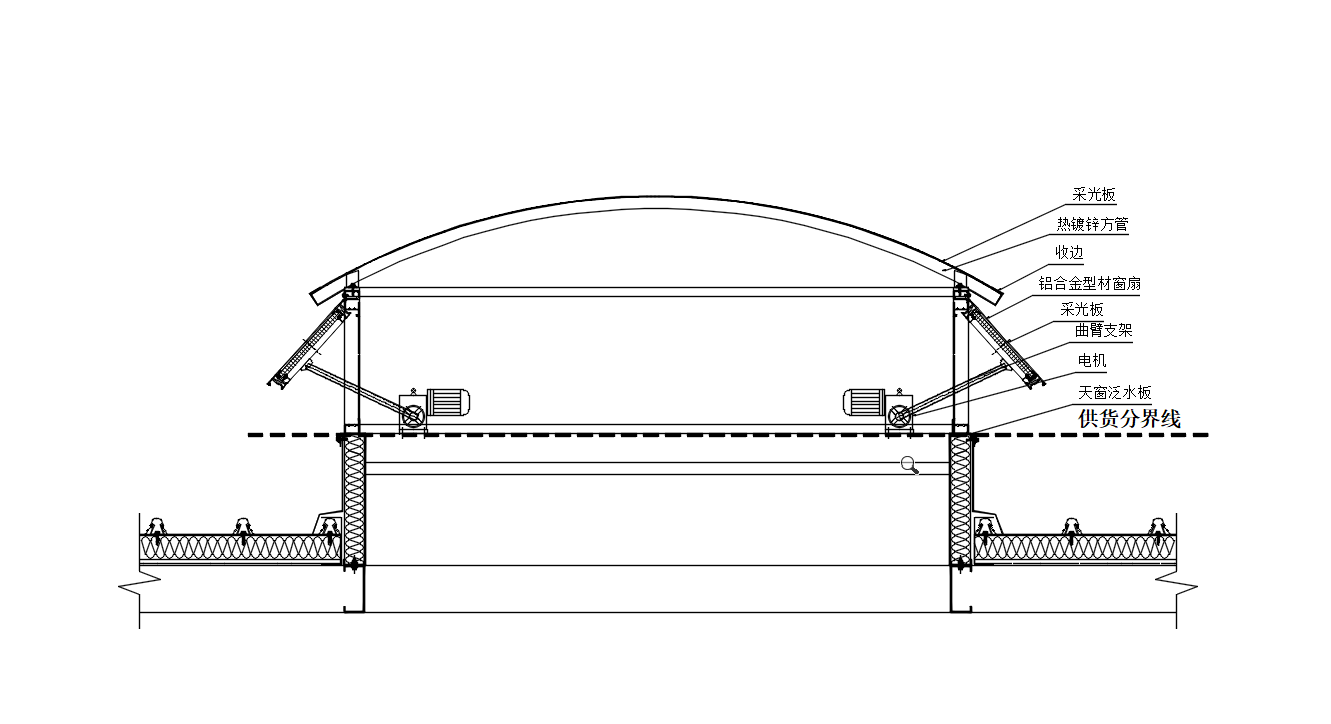

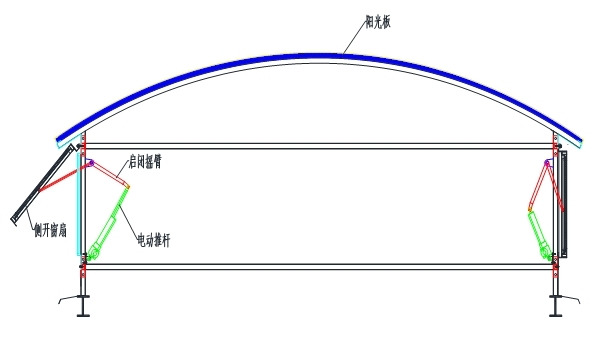

圓拱型排煙天窗示意圖：

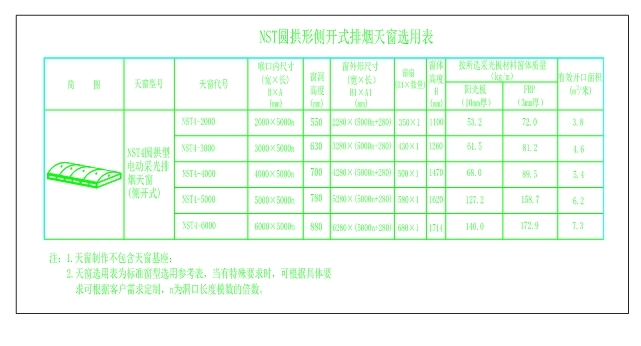

圓拱形側開式排煙采光天窗選型表

2、圓拱形上開式排煙采光天窗

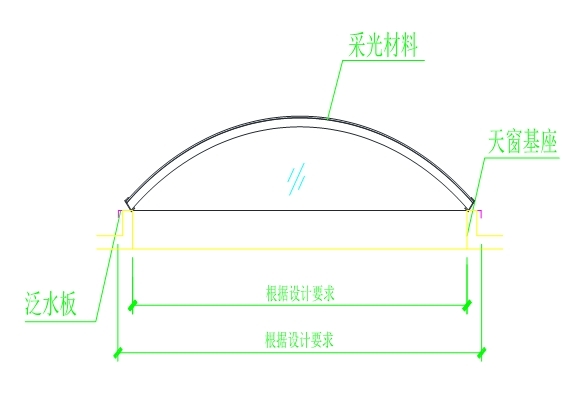

3、圓拱形采光天窗

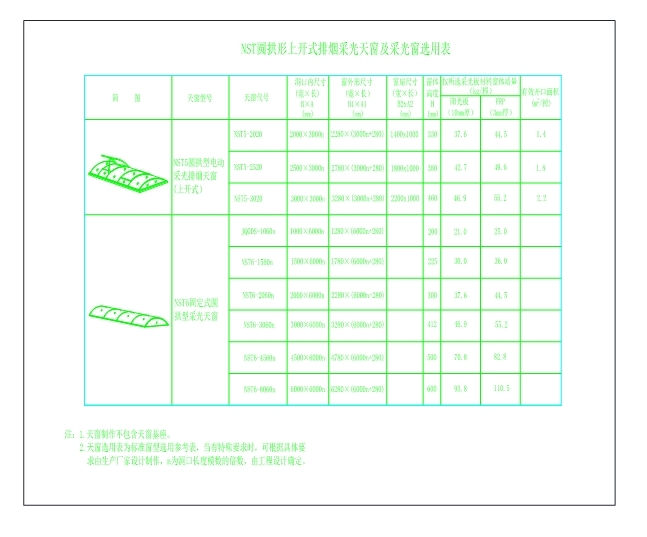

圓拱形上開式排煙天窗及固定式采光天窗選型表

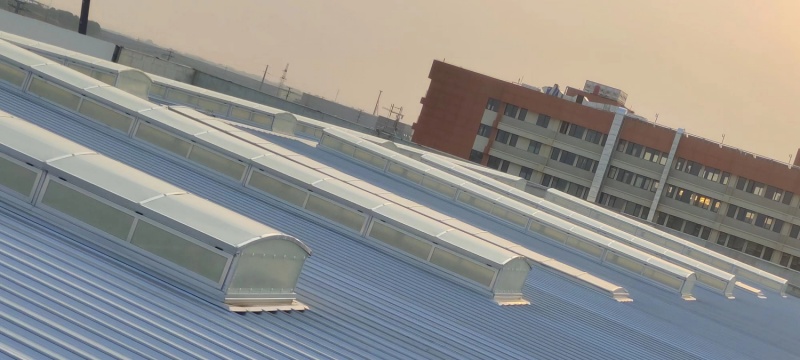

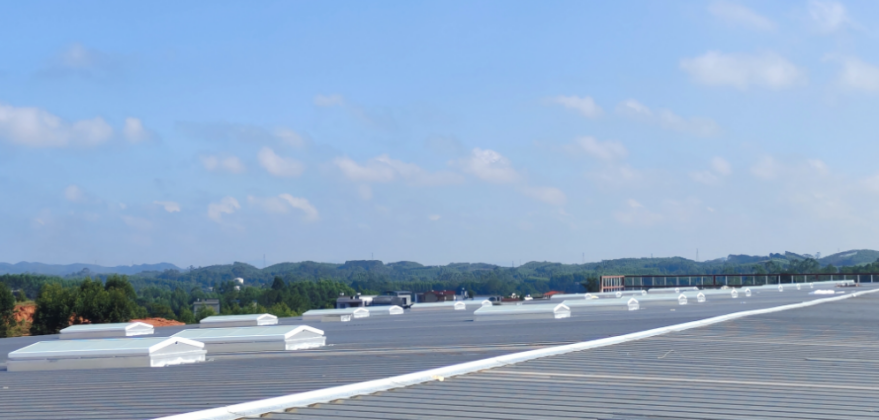

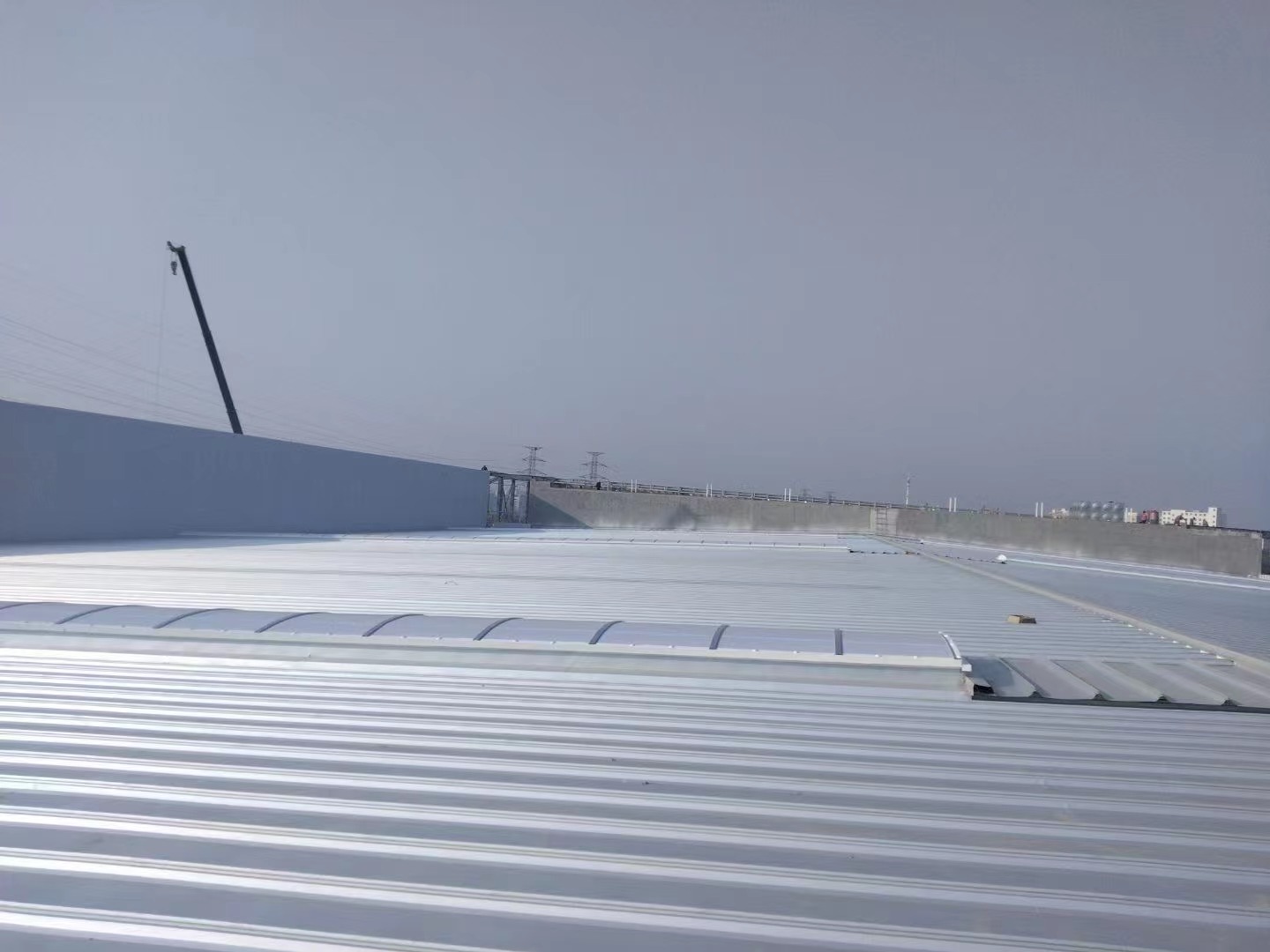

工程實例：

樂信武漢項目

武漢車谷項目

吉順物流項目
